AF62ディオチェスタ その3
以前にメンテナンスしたブレーキですが、どうやらイマイチ良くなっていないようで、やはりブレーキワイヤーを交換しないといけないようでした。
GNでお世話になっているバイク7さんに相談してみると、AF62はワイヤーが前輪・後輪ともに一旦ブレーキボックス?みたいなのに収まり、右ブレーキで前輪のみ、左ブレーキで前輪・後輪双方にブレーキが効くシステムになっているので、どの部分が悪いのかバラして見極めないといけないとのことでした。
こりゃ面倒そうだ・・・。
しかしワイヤーさえ特定できれば単価1000円ちょっとと、安価に修理できるので一念発起してバラしてみることにしました。

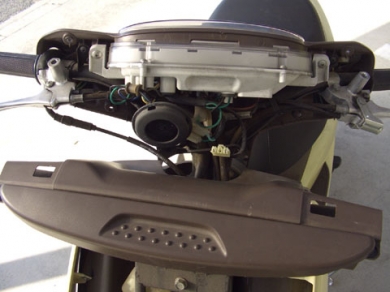

まずはアッパーカウル。


フロントカウル。

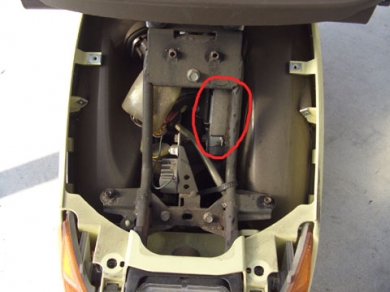

例のボックスが見えました。


しかしこれでは手が出せません。
反対側を外さないといけないみたいですね。


反対側を外すにはステップボードを外さないとダメみたいです。
そのステップボードを外すにはサイドカウルを外さないとダメ。
そのサイドカウルを外すためにはサイドアンダーカウルを外さないと・・・

え?
なんだこの構造・・・。
GNでは考えられません。
や、レーサーレプリカでもちょっとここまではないでしょう。
でもやると決めたからにはやってやろうじゃないか!

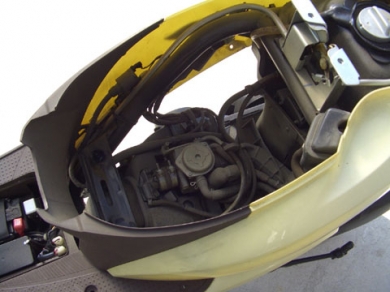

メットインボックスを外し・・・

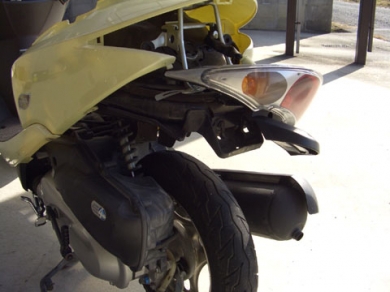

リアフェンダーを外し・・・


サイドアンダーカウルを外します。
が、ここで強敵出現。

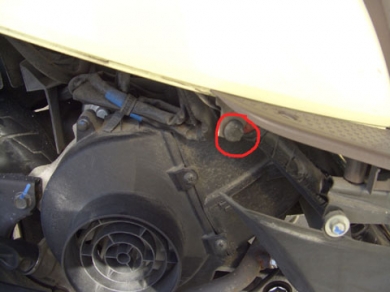

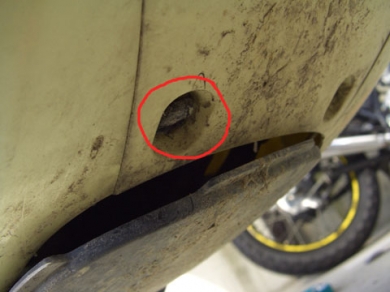

いわゆるトリムクリップと言われるものですが、これはまずクリップの中央を押して、引っこ抜かなければなりません。


ですが、このクリップの奥は中空でしかもカウルはべこべこしているので、押しても上手い具合に力が働かないんですね。
しかもこの場所(下回り)です。
何故ここにトリムクリップを使っているのか、まったくもって理解できません・・・。
あまりにどうにもならないので、クリップを破壊しました(笑)。
組み付ける時は別の装着方法を考えればいいでしょう。
※真似しないで下さい

ようやくサイドアンダー取り外し。


このクリップがサイドカウルとステップボードを共締めしています。
これを外すことでようやくサイドカウルが外せるようになるわけです。
もうちょっと何とかならんもんなのか・・・。

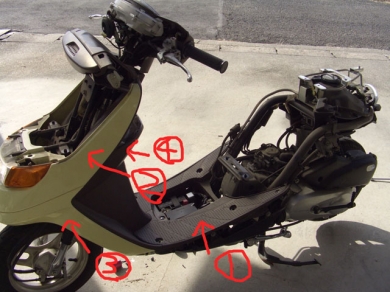

下の写真の順に外していきます。


フロントアンダー外し。

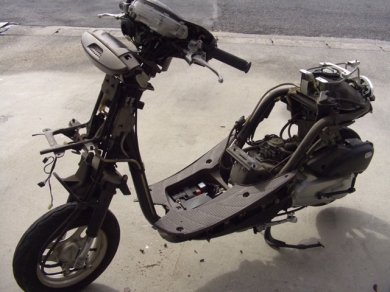

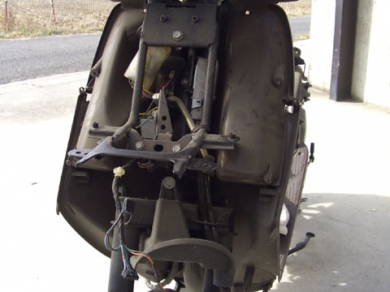

ようやくアクセスできたー!

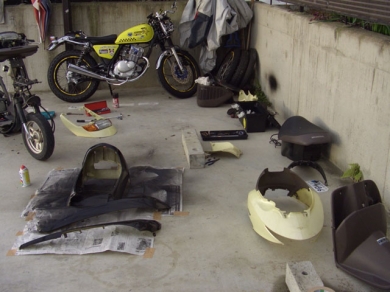

って、結局全バラしじゃん!!
バカなの?
死ぬの?

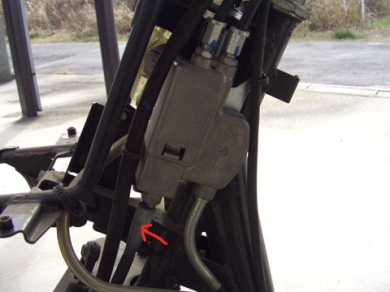

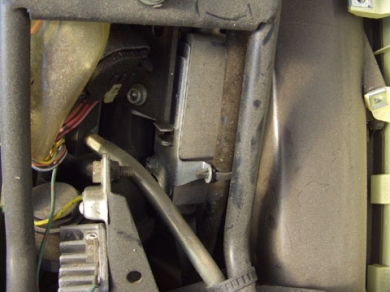

このワイヤーがかなり怪しいです。


ステアリングをこじってみましたが、それだけでも結構な負荷がかかるようです。
これはどう考えても設計上のミスなような・・・。
決め打ちしてバイク7さんに発注しておきました。
ついでに・・・

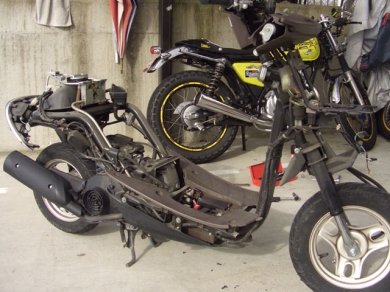

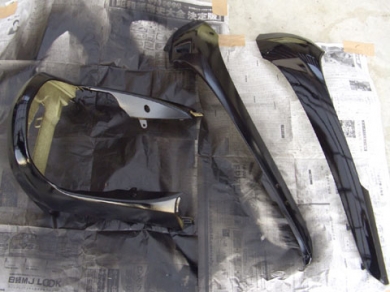

下回りのカウルはかなり傷ついていたので、黒で塗装しておきました。
下地作り?サフ?
下回りだし黒だし、ぼくのバイクじゃないし(笑)これでいいっしょ。

それにしてもひどいプラモデルですね・・・。


続く。
